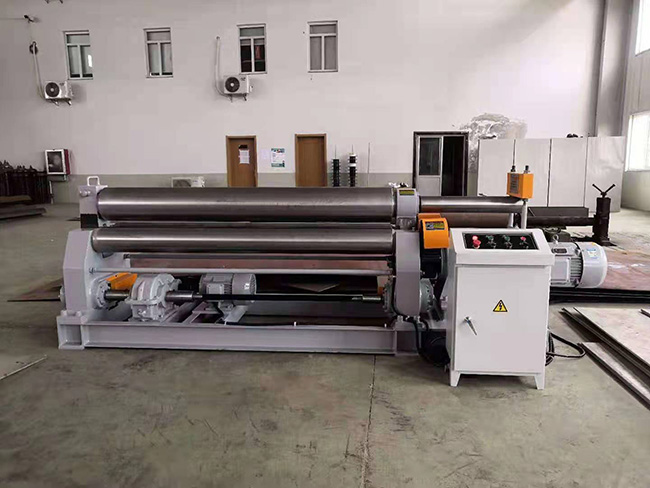

機械三輥卷板機
機械三輥卷板機
  • 機械對稱式卷板機工作原理該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。
產品介紹



機械對稱式卷板機工作原理該機構形式為三輥對稱式,上輥在兩下輥中對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。

 圖1.1 三輥卷板機工作原理圖由圖



1.1:主傳動指上輥繞O1,下輥分別繞O2、O3作順時針或逆時針旋轉。它是以兩根下輥為主驅動 ,由主電機、主減速機、連軸器、及開式齒輪組成。工作時上輥由板料間的摩擦力帶動,同時作為從動軸,起調整擠壓工件的作用。輔傳動由單獨的傳動系統控制上輥的上升或下降。由上輥升降電動機、減速機、連軸器、蝸輪、蝸桿、絲母、絲桿組成。工作時,由減速機帶動蝸桿轉動蝸輪內絲母旋轉,使絲桿及上輥軸承座作升降運動,使上輥上升或下降。卷板時,在上輥的下降壓力下,通過兩下輥正反轉動,使板料達到所需的曲率,形成預計的圓形或弧形。

技術參數:
規格型號
最大卷板厚度mm
最大卷板寬度
mm
板材屈服極限
Mpa
卷板速度
m/min
滿載最小直徑
mm
上輥直徑
mm
下輥直徑
mm
下軸中心距
mm
主電機功率
kw
W11-4*1500
 4 1500 245  5 300  150  140 185 3
W11-6*1500
6
1500
245
5
380
160
160
250
4
W11-6*2000
6
3200
245
4.5
380
170
160
260
5.5
 W11-6*3200  6 3200 245  4.5 380 220  180  280
7.5
W11-8*2000
8
2000
245
4.5
400
185
170
260
5.5
W11-8*2500
8
2500
245
4.5
550
240
200
300
11
 W11-12*2000 12 2000 245 4.5 550 240  200 300 11
 W11-12*2500  12 2500 245 4.5 600 260  220 320 11
W11-12*3000
12
3000
245
4
700
280
240
360
15
 W11-16*2000 16  2000 245 4 600 260 220 320 11
W11-16*2500
16
2500
245
4
700
280
250
360
15
 W11-16*3200 16  3200 245 4  850 340 260 430 18.5
W11-20*2000
20
2000
245
4
700
280
250
360
15
W11-20*2500
20
2500
245
4
850
340
280
430
18.5
 W11-25*2000 25 2500 245 4 850  340 280 430  18.5
 W11-25*2500  25 2500 245 4  900 360 300 480 22
W11-30*2500
30
2500
245
4
1200
420
360
550
30
W11-30*3000
30 3000 245 4 1200 450 390 600 37
